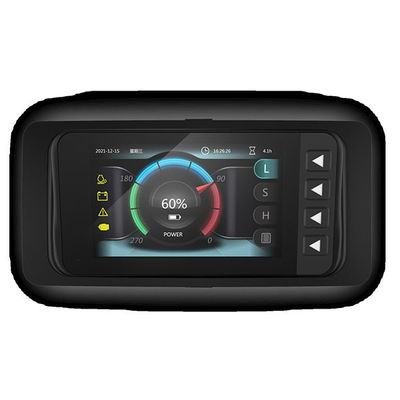

Gespecialiseerde elektronische bedieningseenheid graafmachine-displaybord voor hefmachines met aanpassingsvermogen voor ruwe omgevingen
Deze instrumentenassemblage is een gespecialiseerde elektronische bedieningsunit die is ontworpen voor mobiele bouwmachines, met als doel klanten een eenvoudig te installeren, betrouwbare prestaties te bieden,en een helder terminal voor menselijk-machine-interactieDe instrumentenconstructie houdt volledig rekening met de harde werkomgeving van mobiele voertuigen in het buitenleven, heeft een uitstekende aanpassingsvermogen voor grote temperaturen, hoge luchtvochtigheid, sterke corrosie,en grote trillingen, en kan op grote schaal worden gebruikt op gebieden als graafmachines, bouwmachines, wegmachines, hefmachines, houtkapmachines, landbouwmachines en rotsenboormachines.
| De naam van de parameter | Waarden en beschrijvingen van parameters | |
| microprocessor | ||
| verwerker | ST;180 MHz | |
| interne opslag | 32MBytes | |
| Flash | 1MBytes | |
| geheugen | 128MBytes | |
| Elektrische parameters | ||
| werkspanning | 9~36V (aanbevolen werk bij 12V of 24V) | |
| Geen belastingstroomverbruik | 120mA ((@24VDC) | |
| 5V constante drukbron | Maximale stroom is 0,3A | |
| Vermogensdetectie | Functie voor het detecteren van de interne voedingsbron | |
| communicatie-interface | 1×CAN | |
| Toonparameter | ||
| grootte | 5.0 inch | |
| resolutieverhouding | 800*480 | |
| de grootste briljantheid | 400 nits | |
| milieuvriendelijkheid | ||
| opslagtemperatuur | -40°C+80°C | |
| werktemperatuur | -20°C+65°C | |
| relatieve luchtvochtigheid | 90%RH ((-10°C+85°C) | |
| slagsterkte | 30 g, 18 ms, ((X,Y,Z) | |
| intensiteit van de oscillatie | 10 g,63.0221~250Hz, | |
| beschermingsniveaus | Voorzijde IP65 | |
| Anti-zoutnevel | Bij 72 uur, 35°C, HCl | |
| elektrostatische ontlading | Contact met ± 8KV lucht met ± 15KV | |
| milieuvriendelijkheid | GB/T2423 ((IEC60068) | |
| betrouwbaarheid | GB/T5080 | |
| elektromagnetische compatibiliteit | ISO13766 | |
| Kas met aansluiting | ||
| omhulselmateriaal | PC+ABS | |
| grootte | 209 mmx98 mmx57 mm | |
| aansluiting | 34 naalden 4-1437290-1 | |
| Portconfiguratie | ||
| Digitale invoer | 8 weg | Hoge of lage effectiviteit via hardwareconfiguratie; pieksignaal: 0~36V.DC |
| Digitale output | 6 Weg | Schakelstroom: 2A; 3 lage uitslag; 3 hoge uitslag (met 2 PWM). |
| analoge invoer lezen | 6 Weg | 0~5V.DC, 0 / 4 ~ 20 mA; weerstandstype (200R~1K); hardwareconfiguratie. |
| Frequentie-invoer | 1 weg | "Technische apparatuur": apparatuur voor het uitvoeren van de volgende functies: |
| De motor drijft de uitgang | 2 Weg | "Gehalte van het voertuig" is het vermogen van het voertuig om te rijden. |
| KAN | 1 weg | De snelheid is facultatief (125Kbit/s),CAN2.0B, ISO11898, SAEJ1939 |
| Referentie-uitgangsspanning | 1 weg | 5V.DC0.3A; |
|
|
